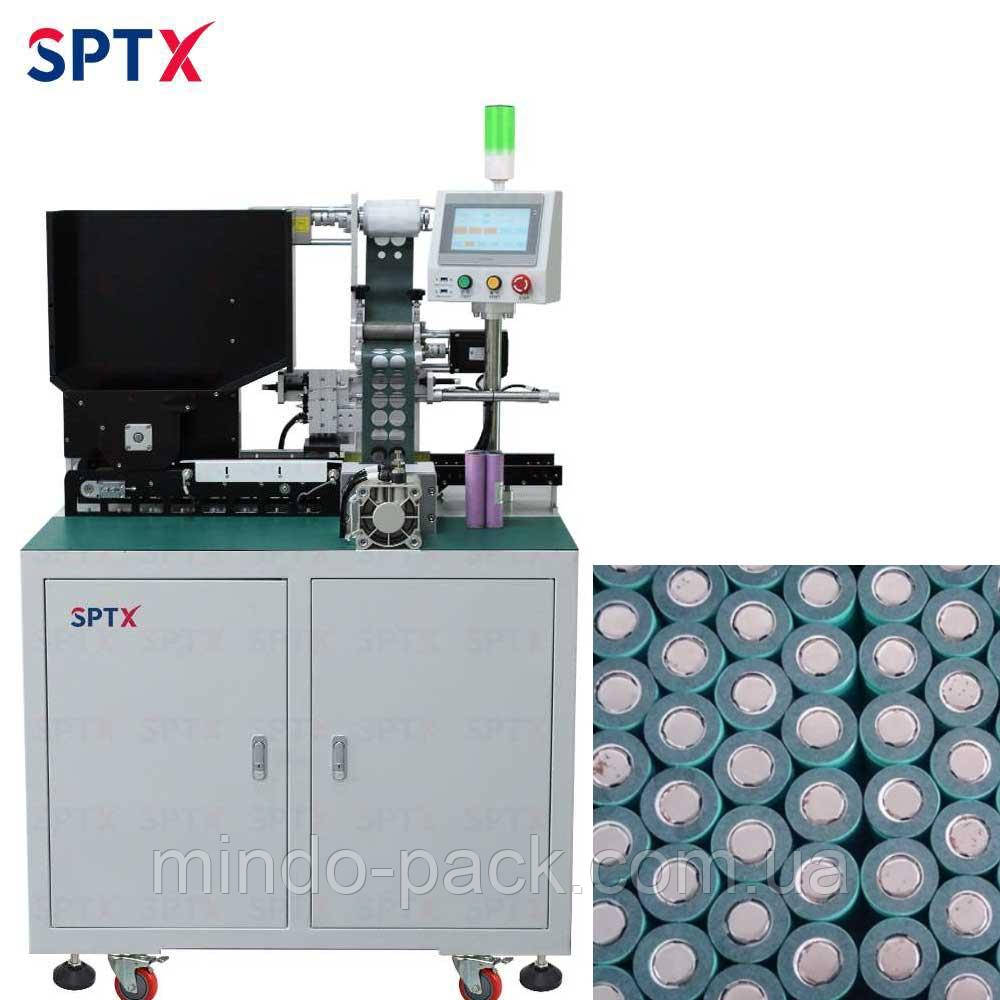

Автоматична машина для наклеювання ячмінного паперу на комірки

CS-TZ11 Автоматична машина для наклеювання ячмінного паперу – є автоматизоване обладнання, що використовується для наклеювання ячмінного паперу на позитивний електрод циліндричних батарей. Це обладнання використовує ПЛК для керування кроковими двигунами та циліндрами, щоб виконати функцію склеювання ячмінним папіром на акумуляторні елементи Кількість готових циліндричних батарей на годину становить близько 4000 (на основі 18650 ядер батареї специфікації). Механічна конструкція проста і продуктивність системи стабільна.

Робочий процесс:

Тензодатчики (пристрої для вимірювання деформації різних конструкцій, що ґрунтується на визначенні зміщення (або переміщення) пружного елемента. Датчики зміщення можуть вимірювати як лінійний зсув (під час поступального руху), так і кут повороту (під час обертання) )

→ двигун обертається →

ремінь транспортує акумулятор →

акумулятор переходить у розрядне положення →

циліндр, що утримує матеріал, вивільняється →

гвинтовий стрижень приводить в рух циліндр, утворюючи батарею →

акумулятор повний і 4 гвинта зміщують батарею →

циліндр тисне вниз →

акумулятор переміщується на позицію паперу для ячменю →

вториннне розташування батареї циліндром →

тиснення та обклеювання ячмінним папіром →

переробка відходів →

готові батареї поступають до розвантажувального жолоба →

вивантаження до ручного бокса

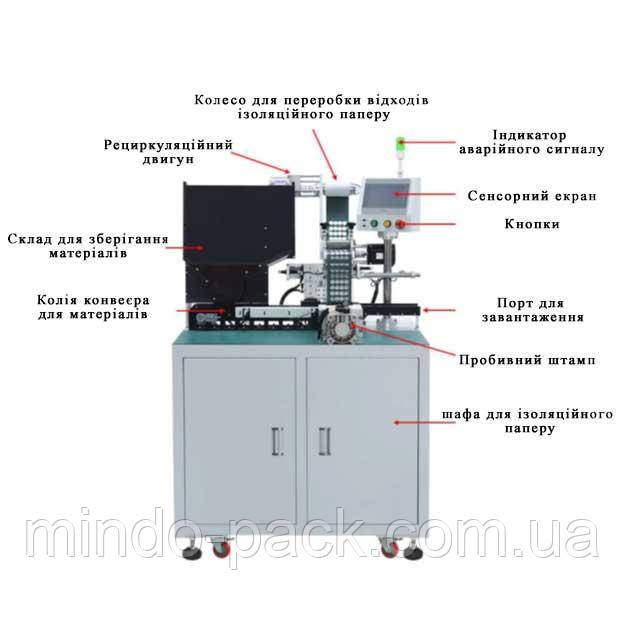

Будова Машини:

1) Обладнання має компактну структуру, красивий зовнішній вигляд і займає невеликий простір.

2) Обладнання завантажується вручну.

3) Обладнання виготовлено з високоякісного товстого холоднокатаного листового прокату

та каркас з алюмінієвого профілю.

4) Обладнання оснащене універсальними рухомими колесами, що дозволяє легко переміщати і транспортувати обладнання.

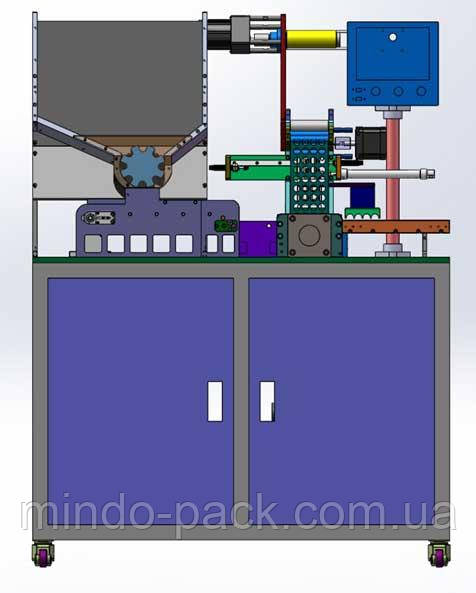

Схема обладнання:

Технічні характеристики:

Живлення: AC220V/50Hz

Потужність: 800 Вт

Тиск повітря: 0,4-0,6 МПа

Ємність: 500 шт

Відповідний матеріал: Ячмінний папір

Режим приводу матриці: пневматичний

Швидкість: 4000 шт / год

Ширина паперу: 98 мм (настроюється)

Каналів: 4

Контролер: Мікрокомп'ютер

Список конфігурації обладнання

Сенсорний екран: WeiLunTong

PLC: контролер руху

Кроковий двигун: Beifu

Серводвигун: Mitsubishi & Lechuang

Сенсор: японські Panasonic і Omron

Підшипник: Японія NSK

Повітряний балон: Adek

Імпульсне джерело живлення: Тайвань Mingwei

Дві Машини у парі автоматизуються виробництво: сортуання комірок + проклейка діелектричними прокладками з ячмінного папіру.
